Hub- Drehvorrichtungen HDV DRN / DRF
Tragfähigkeit: bis 950 kg
- motorbetriebene, 360° Drehplatte mit Gewindebohrungen für individuelle Lastadapter
- mobiler oder stationärer Einsatz
- eigensicheres Spindelsystem
Arbeiten unter der angehobenen Last zulässig - Gemäß europäischer Maschinenrichtlinie
2006/42/EG mit Konformitätserklärung und
CE-Zeichen.
Universelle Lastaufnahmeplatte mit 4 Gewindebohrungen für die Befestigung von Bauteiladaptern. Der für Sie individuell von uns gefertigte Bauteiladapter ist Bestandteil der Gesamtanlage und benötigt keine zusätzliche Konformitätserklärung.

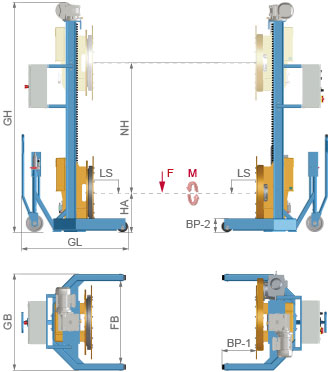

Hub- Drehvorrichtungen HDV DRF 010-020 - Mobil
HDV DRF 010-020 | |||
---|---|---|---|
Tragfähigkeit pro Hubsäule | F | [kg] | 475 |
Tragfähigkeit Anlage bei Lastverteilung 1:1 | F | [kg] | 950 |
Lastangriffspunkt | LS | [mm] | 500 |
Drehmoment | M | [Nm] | 2.000 |
Hubgeschwindigkeit* | [mm/min.] | 500* | |
Drehgeschwindigkeit | [U/min.] | 0,5 | |
Drehplatte Ø | [mm] | 860 | |
Nutzhub | NH | [mm] | 1.400 |
Hubanfang | HA | [mm] | 600 |
Gesamthöhe | GH | [mm] | 2.648 |
Gesamtlänge | GL | [mm] | 1.462 |
Gesamtbreite | GB | [mm] | 1.130 |
Fahrwerksbreite innen | FB | [mm] | 960 |
Abstandsmaße am Fahrwerk | BP-1 BP-2 | [mm] | 580 155 |
*Optionen | |
---|---|
Hubgeschwindigkeit [mm/min.] | |
BASIS | 500 |
*Option | 1.000 |

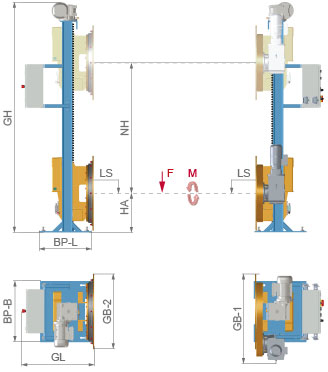

Hub- Drehvorrichtungen HDV DRN 010-020 - Stationär
HDV DRN 010-020 | |||
---|---|---|---|
Tragfähigkeit pro Hubsäule | F | [kg] | 475 |
Tragfähigkeit Anlage bei Lastverteilung 1:1 | F | [kg] | 950 |
Lastangriffspunkt | LS | [mm] | 500 |
Drehmoment | M | [Nm] | 2.000 |
Hubgeschwindigkeit* | [mm/min.] | 500* | |
Drehgeschwindigkeit | [U/min.] | 0,5 | |
Drehplatte Ø | [mm] | 860 | |
Nutzhub | NH | [mm] | 1.400 |
Hubanfang | HA | [mm] | 600 |
Gesamthöhe | GH | [mm] | 2.695 |
Gesamtlänge | GL | [mm] | 840 |
Gesamtbreite | GB-1 GB-2 | [mm] | 1.001 995 |
Bodenplatte Länge | BP-L | [mm] | 600 |
Bodenplatte Breite | BP-B | [mm] | 700 |
*Optionen | |
---|---|
Hubgeschwindigkeit [mm/min.] | |
BASIS | 500 |
*Option | 1.000 |
