Tragarm HDV-TA

HYWEMA® Tragarm für Hub-Drehvorrichtung HDV MONO

Werkstückgewicht: bis 1.500 kg

Erweitern Sie die Möglichkeiten Ihrer Hub-Drehvorrichtung  Mit unserem Tragarm mit Drehteller rüsten Sie Ihre Hub- Drehvorrichtung zu einem Schweißdrehtisch oder einer effizienten Montagestation um. Die auf einer Trägerplatte aufgespannten Bauteile lassen sich um ±90° neigen und um 360° drehen.

  • Fernbedienung Spannplatte
    (L/R, Not-Halt an 3 mtr. Kabel)
  • Transportösen und Fügebolzen für das leichte Adaptieren an die Hub-Drehvorrichtung
  • Steuerungsintegration durch Steckverbindung an den Schaltkasten der Hub-Drehvorrichtung
Option:
  • Schweißstromübertragung 500A

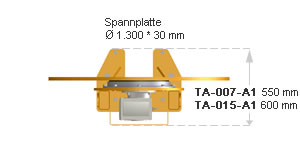

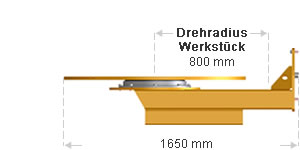

Tragarm HDV-TA für Hub- Drehvorrichtung - Technische Details


TragarmHDV-TA-007-A1HDV-TA-015-A1
Werkstückgewicht max.750 kg1.500 kg
Werkstückdurchmesser max.1.600 mm1.600 mm
Drehmomentsiehe HDVsiehe HDV
Drehrichtung90° L/R90° L/R
Drehgeschwindigkeit0,5 U/min0,5 U/min
Nutzhubsiehe HDVsiehe HDV
Spannplatte
Drehmoment max.1.000 Nm2.500 Nm
Drehrichtung360°360°
Drehgeschwindigkeit0,87 U/min0,87 U/min
