Hub- Drehvorrichtungen HDV RN / RF

Tragfähigkeit: bis 950 kg

motorbetriebene, 360° Drehplatte mit Gewindebohrungen für individuelle Lastadapter
mobiler Einsatz
eigensicheres Spindelsystem
Arbeiten unter der angehobenen Last zulässig
Gemäß europäischer Maschinenrichtlinie
2006/42/EG mit Konformitätserklärung und
CE-Zeichen.

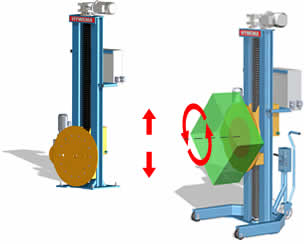

HYWEMA® Hub-Drehvorrichtung Drehteller Universelle Lastaufnahmeplatte mit 4 Gewindebohrungen für die Befestigung von Bauteiladaptern. Der für Sie individuell von uns gefertigte Bauteiladapter ist Bestandteil der Gesamtanlage und benötigt keine zusätzliche Konformitätserklärung.

Hub- Drehvorrichtungen HDV RF 010-020 - Mobil

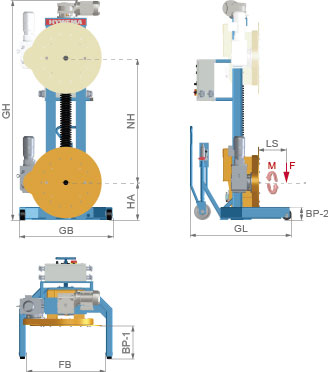

HYWEMA® Hub-Drehvorrichtung RG MONO Abmessungen

HDV RF 010-020
Tragfähigkeit	F	[kg]	950
Lastangriffspunkt vor Drehplatte optional mit verlängertem Fahrwerk	LS	[mm]	250 500
Drehmoment	M	[Nm]	2.000
Hubgeschwindigkeit [V] / optional		[mm/min.]	500 / 1000
Drehgeschwindigkeit		[U/min.]	0,5
Drehplatte Ø		[mm]	860
Nutzhub	NH	[mm]	1.400
Hubanfang	HA	[mm]	600
Gesamthöhe	GH	[mm]	2.648
Gesamtlänge	GL	[mm]	1.462
Gesamtbreite	GB	[mm]	1.130
Fahrwerksbreite innen	FB	[mm]	960
Abstandsmaße am Fahrwerk	BP-1 BP-2	[mm]	580 155

Hub- Drehvorrichtungen HDV RN 010-020 - Stationär

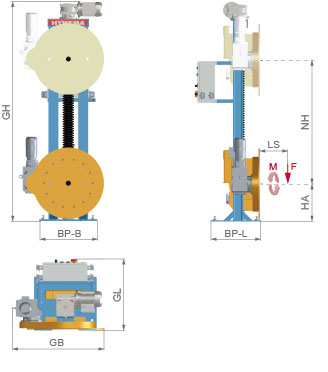

HYWEMA® Hub-Drehvorrichtung RG MONO Stationär Abmessungen

HDV RN 010-020
Tragfähigkeit	F	[kg]	950
Lastangriffspunkt	LS	[mm]	500
Drehmoment	M	[Nm]	2.000
Hubgeschwindigkeit*		[mm/min.]	500*
Drehgeschwindigkeit		[U/min.]	0,5
Drehplatte Ø		[mm]	860
Nutzhub	NH	[mm]	1.400
Hubanfang	HA	[mm]	600
Gesamthöhe	GH	[mm]	2.695
Gesamtlänge	GL	[mm]	840
Gesamtbreite	GB	[mm]	1.001
Bodenplatte Länge	BP-L	[mm]	600
Bodenplatte Breite	BP-B	[mm]	700

*Optionen
Hubgeschwindigkeit [mm/min.]
BASIS	500
*Option	1.000
