Schwerlast Montagetische Typ AHT

Dank ihrer kleinen und handlichen Abmessungen finden diese fahrbaren Schwerlast-Montagetische in der gesamten Werkstatt ihren Einsatzbereich. Bauteile bis 2.000 kg lassen sich in einer ergonomischen Arbeitshöhe positionieren und mühelos bewegen.

Montagetisch Typ AHT

Fahrbarer Montagetisch Typ AHT
  • Tragfähigkeit: 2000 kg
  • manuell fahrbar mittels Lenkdeichsel und Laufrädern aus doppelt kugelgelagerten Polyamidrädern mit Fußschutz.
  • 1 Hydraulikzylinder mit Rohrbruchsicherung
  • Kompakthydraulik im Grundrahmen auf einer Leckölwanne aufgebaut
  • Handsteuerkombination Heben | Senken | NOT-Halt an 5 m Kabel
  • äußerst robuster Stahlbau -
    Wir sind DIN EN ISO 3834-3 und EN 1090-2 EXC2 zertifiziert
  • gemäß Maschinenrichtlinie 2006/42/EG
  Fahrbarer Montagetisch Typ AHT Maße
Artikel Nr.D007000A8
Tragfähigkeit max.[F][kg]2.000
Hubanfang[HA][mm]800
Nutzhub[NH][mm]900
Hubende[HE][mm]1.700
Plattformlänge[PL][mm]1.500
Plattformbreite[PB][mm]850
Gesamtlänge[GL][mm]1.880
Gesamtbreite[GB][mm]850
Gesamthöhe[GH][mm]1.090
Anschluß3˜ 400V / 50Hz / 16A
Gewicht[kg]∼455


Optionen für Montagetisch Typ AHT

  Fahrbarer Montagetisch Drehplattform

Drehplattform

Artikel-Nr. D007150A0

Die aufgebaute Drehplattform ist auf einem Kugellenkkranz gelagert und kann auch unter Last um 360° gedreht werden. Die Drehplattform ist mittels Bolzen arretierbar.

  Fahrbarer Montagetisch Standfüße

Standfüße

Artikel-Nr. D007140A0

  Fahrbarer Montagetisch Bodenbefestigungslaschen

Bodenbefestigungslaschen

Artikel-Nr. D007145A0



Montagetisch mit Schwimmplattform Typ AHT-SPF

Fahrbarer Montagetisch Typ AHT-SPF
  • Tragfähigkeit: 2000 kg
  • Schwimmplattform - Die aufgebaute Schwimmplattform ist auf Kugelrollen gelagert und kann auch unter Last allseitig um ± 50 mm manuell verschoben werden. Sie ist mittels Bolzen arretierbar.
  • manuell fahrbar mittels Lenkdeichsel und Laufrädern aus doppelt kugelgelagerten Polyamidrädern mit Fußschutz.
  • 1 Hydraulikzylinder mit Rohrbruchsicherung
  • Kompakthydraulik im Grundrahmen auf einer Leckölwanne aufgebaut
  • Handsteuerkombination Heben | Senken | NOT-Halt an 5 m Kabel
  • äußerst robuster Stahlbau -
    Wir sind DIN EN ISO 3834-3 und EN 1090-2 EXC2 zertifiziert
  • gemäß Maschinenrichtlinie 2006/42/EG

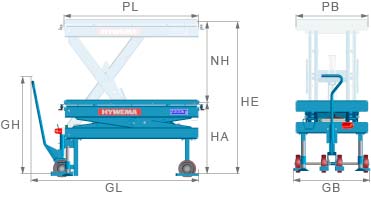

  Fahrbarer Montagetisch Typ AHT-SPF Maße
Artikel Nr.D007050A2
Tragfähigkeit max.[F][kg]2.000
Hubanfang[HA][mm]835
Nutzhub[NH][mm]900
Hubende[HE][mm]1.735
Plattformlänge[PL][mm]1.500
Plattformbreite[PB][mm]850
Gesamtlänge[GL][mm]1.970
Gesamtbreite[GB][mm]850
Gesamthöhe[GH][mm]1.090
Anschluß3˜ 400V / 50Hz / 16A
Gewicht[kg]∼675


Montagetisch Typ AHT-M

Fahrbarer Montagetisch Typ AHT-M
  • Tragfähigkeit: 2000 kg
  • besonders niedrige Bauhöhe
  • abnehmbarer Schiebegriff
  • manuell fahrbar in Längsachse mittels 2 Stück Lenkrollen mit
    Fußfeststellbremse (an der Schiebegriffseite) und 2 Stück Bockrollen, beide jeweils mit Fußschutz ausgestattet.
  • 1 Hydraulikzylinder mit Rohrbruchsicherung und Endlagendämpfung
  • Kompakthydraulik im Grundrahmen auf einer Leckölwanne aufgebaut
  • Handsteuerkombination Heben | Senken | NOT-Halt an 5 m Kabel
  • äußerst robuster Stahlbau -
    Wir sind DIN EN ISO 3834-3 und EN 1090-2 EXC2 zertifiziert
  • gemäß Maschinenrichtlinie 2006/42/EG
  Fahrbarer Montagetisch Typ AHT-M Maße
Artikel Nr.D007073A2
Tragfähigkeit max.[F][kg]2.000
Hubanfang[HA][mm]385
Nutzhub[NH][mm]900
Hubende[HE][mm]1.285
Plattformlänge[PL][mm]1.500
Plattformbreite[PB][mm]850
Gesamtlänge[GL][mm]2.524
Gesamtbreite[GB][mm]992
Gesamthöhe[GH][mm]1.028
Anschluß3˜ 400V / 50Hz / 16A
Gewicht[kg]∼525


Optionen für Montagetisch Typ AHT-M

  Fahrbarer Montagetisch Drehplattform

Drehplattform

Artikel-Nr. D007150A0

Die aufgebaute Drehplattform ist auf einem Kugellenkkranz gelagert und kann auch unter Last um 360° gedreht werden. Die Drehplattform ist mittels Bolzen arretierbar.

  Fahrbarer Montagetisch Paletten- und Gitterboxaufnahme

Aufnahme für Euro-Gitterboxen und Paletten

Aufnahmemaß: 1225 x 824 mm (LxB)

Artikel-Nr. D007135A0

  Fahrbarer Montagetisch Standfüße

Standfüße für den stationären Einsatz

Artikel-Nr. D007140A0

  Fahrbarer Montagetisch Bodenbefestigungslaschen

Bodenbefestigungslaschen für den stationären Einsatz

Artikel-Nr. D007145A0



Montagetisch mit Schwimmplattform Typ AHT-M-SPF

Fahrbarer Montagetisch Typ AHT-M-SPF
  • Tragfähigkeit: 2000 kg
  • besonders niedrige Bauhöhe
  • Schwimmplattform - Die aufgebaute Schwimmplattform ist auf Kugelrollen gelagert und kann auch unter Last allseitig um ± 50 mm manuell verschoben werden. Sie ist mittels Bolzen arretierbar. In der Schwimmplattform sind 10 Stück Gewindebohrungen M12x1,5 zur Befestigung von Bauteilen eingebracht.
  • abnehmbarer Schiebegriff
  • manuell fahrbar in Längsachse mittels 2 Stück Lenkrollen mit
    Fußfeststellbremse (an der Schiebegriffseite) und 2 Stück Bockrollen,
    beide jeweils mit Fußschutz ausgestattet.
  • 1 Hydraulikzylinder mit Rohrbruchsicherung und Endlagendämpfung
  • Kompakthydraulik im Grundrahmen auf einer Leckölwanne aufgebaut
  • Handsteuerkombination Heben | Senken | NOT-Halt an 5 m Kabel
  • äußerst robuster Stahlbau -
    Wir sind DIN EN ISO 3834-3 und EN 1090-2 EXC2 zertifiziert
  • gemäß Maschinenrichtlinie 2006/42/EG
  Fahrbarer Montagetisch Typ AHT-M Maße
Artikel Nr.D007075A2
Tragfähigkeit max.[F][kg]2.000
Hubanfang[HA][mm]420
Nutzhub[NH][mm]900
Hubende[HE][mm]1.320
Plattformlänge[PL][mm]1.500
Plattformbreite[PB][mm]850
Gesamtlänge[GL][mm]2.597
Gesamtbreite[GB][mm]992
Gesamthöhe[GH][mm]1.028
Anschluß3˜ 400V / 50Hz / 16A
Gewicht[kg]∼725
