Schweißpositionierer / Schweißdrehvorrichtung

Mit HYWEMA^® Hub- Drehvorrichtungen als Schweißpositionierer lassen sich Schweißarbeiten äußerst effizient durchführen. Bauteile werden exakt positioniert und stets in optimaler Schweißlage und ergonomischer Körperhaltung geschweißt. Mit einem frei fahrbaren oder schienengebundenen Fahrwerk, können mit diesem Schweißpositionierer unterschiedliche Bauteildimensionen aufgenommen werden.

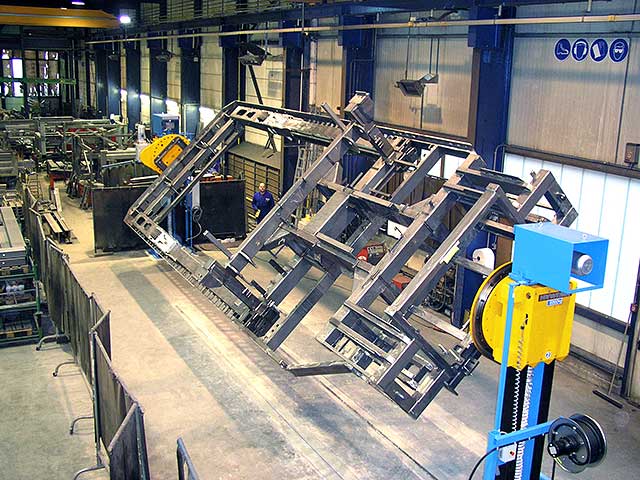

HYWEMA^® Hub- Drehvorrichtung im Einsatz als Schweißdrehvorrichtung für Rahmen. Die Drehplatten dieser Schweißdrehvorrichtung wurden mit einem Raster aus Gewindebohrungen versehen, damit unterschiedliche Rahmen aufgenommen werden können. Für eine größtmögliche Flexibilität ist ein Lift der Schweißdrehvorrichtung fahrbar, während der zweite Lift fest verankert ist.  Die Vorteile einer Rahmen-Schweißvorrichtung sprechen für sich. Schnelles, genaues Arbeiten bei bestmöglicher Ergonomie.

Hub- Drehvorrichtung als Schweißpositionierer in der Produktionslinie für Müllfahrzeuge

Dieser Schweißpositionierer findet seinen Einsatz als Schweißdrehvorrichtung zum Schweißen von Klappen für Müllfahrzeuge. Der Werker kann in ergonomischer Körperhaltung in der optimalen Schweißlage schweißen. Die geheftete Schweißkonstruktion wird im Toleranzfeld ±3 mm gehoben oder gesenkt und mit einer Toleranz von ±1 Grad gedreht. Die Gesamttragfähigkeit des Schweißpositionierers beträgt 4.000 kg.

Dem Werker ist es nun möglich unterschiedlich lange Drehleitern, 5.000 mm bis 11.000 mm, in ergonomischer Position zu schweißen. Das System besteht aus 2 Liften, ein Lift ist stationär und der zweite Lift fahrbar. Dieser kann, entsprechend der Länge der Drehleitern, auf einem Schienensystem verstellt werden.

Für das torsionsfreie Schweißen der Drehleiter ist ein pneumatisches Brems-Halte-System als Lastaufnahmemittel verbaut. Die Anlagen sind jeweils mit Doppelsteuerungen ausgeführt, somit hat der Werker die Möglichkeit die kürzeste Wegstrecke zur Bedienung zurückzulegen. Das Spindelsystem ist durch schweißresistente Faltenbälge gegen Schweißspritzer geschützt. Je Lift ist eine Schweißstromübertragung für 500 Ampere angebracht. Die Gesamttragfähigkeit dieser Anlage beträgt 1.500 kg.

Für ein Unternehmen im Raum Osnabrück lieferten wir einen Schweißpositionierer zum Schweißen von Mischwannen.

Durch Kapazitäten von 500 Kg bis 30 t erhalten Sie mit unserem Schweißpositionierer ein Werkzeug, das auch im schweren Stahlbau ein Höchstmaß an Effizienz und Ergonomie ermöglicht. Über das Heben / Senken im Toleranzfeld von ± 4 mm und das Drehen mit dem Toleranzfeld von ± 1 Grad ist es dem Werker möglich das Bauteil in ergonomischer Arbeitsposition zu schweißen. Ein weiterer Vorteil in der Ausführung des Schweißpositionierers liegt darin, dass unterschiedlichste Größen und Formen von Behältern aufgenommen werden können.
