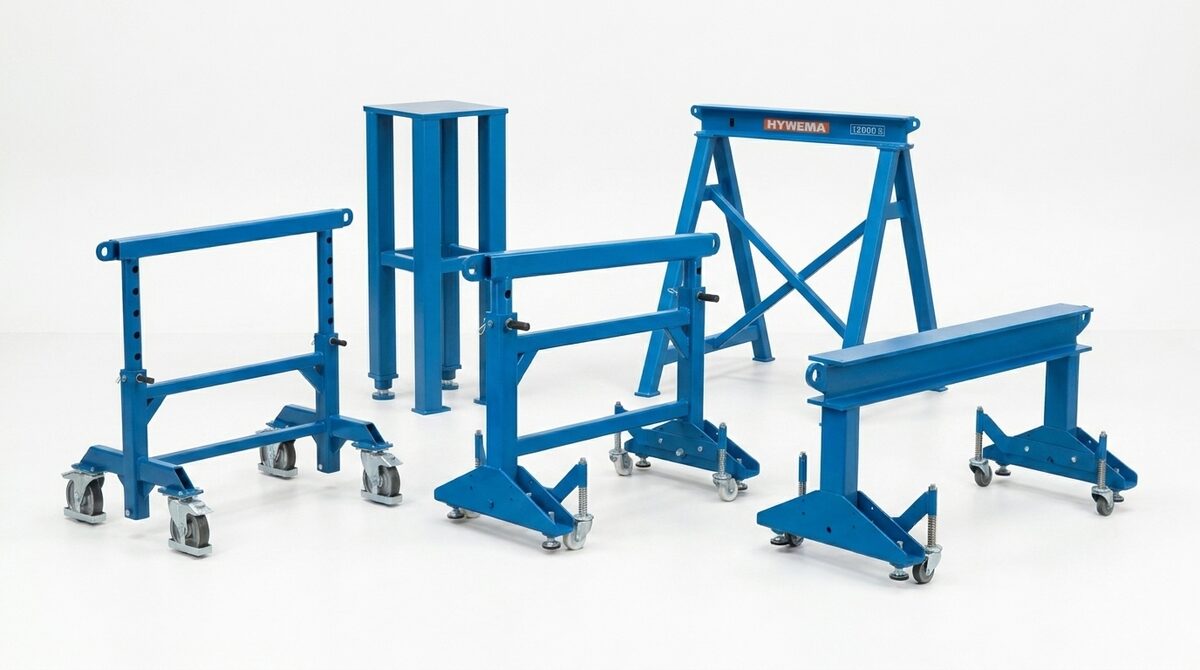

Schwerlastböcke für Industrie und Maschinenbau

Name: AV PD Schwerlastpodeste
Brand: HYWEMA®

Schwerlastböcke, höhenverstellbare Schwerlastböcke und Schwerlastpodeste für industrielle Anwendungen, Maschinenbau, Stahlbau, Fertigung und schwere Bauteile.

HYWEMA® fertigt robuste Stahl- und Schweißkonstruktionen für Punktlasten, Flächenlasten, variable Bauhöhen, Traversenauflagen und Sonderlösungen nach technischer Abstimmung.

Wir beraten Sie gerne persönlich >> +49 212 25770

Auswahl Schwerlastböcke Industrie

Auswahl nach Lastart, Tragfähigkeit, Auflagefläche, Bauhöhe, Traversenbreite und Einsatzumgebung.

Produktübersicht Schwerlastböcke für Industrie und Maschinenbau
Produktgruppe	Tragfähigkeit	Lastart	Typischer Einsatz	Besonderheiten
AV TRB	5.000 kg bis 9.000 kg	Punktlast	Traversen, Stahlträger, Bauteile, Maschinenkomponenten	Traversenbreiten 120 / 140 / 160 mm
AV TRB HV	4.000 kg bis 10.000 kg	Flächenlast	höhenverstellbare Abstützung schwerer Bauteile	Höhenverstellung mittels Steckbolzen
AV TRB HV F	1.500 kg	Flächenlast	unter Last fahrbare Abstützung schwerer Bauteile	fahrbar unter Last und höhenverstellbar mittels Steckbolzen
AV PD	8.000 kg	Flächenlast	Schwerlastpodest für industrielle Flächenlasten	Stützfuß zum Niveauausgleich

AV TRB Schwerlastböcke mit Traversenauflage

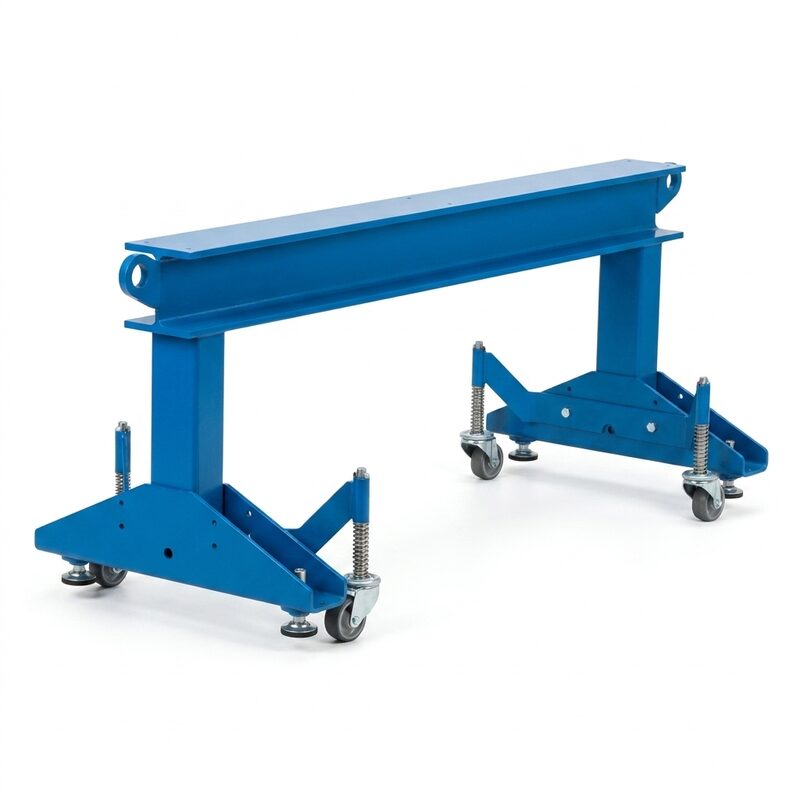

Schwerlastbock AV TRB für Industrie und Maschinenbau bis 9 t Punktlast

AV TRB Schwerlastböcke für Punktlasten bis 9.000 kg, unterschiedliche Traversenbreiten, Traversenlängen und Bauhöhen.

Kurzprofil AV TRB

Lastangaben als Punktlast
Traversenbreiten 120 / 140 / 160 mm
Traversenlängen von 500 mm bis 2.500 mm
Gesamthöhen von 550 mm bis 790 mm
verwindungssteife Schweißkonstruktion
Sonderausführungen nach Anforderung möglich

Auswahl AV TRB nach Traversenbreite

AV TRB Auswahl nach Traversenbreite
Typ	Traversenbreite	Traversenlänge	Gesamthöhe	Tragfähigkeit Punktlast
AV TRB 120	120 mm	500 mm bis 1.300 mm	550 mm bis 750 mm	5.000 kg bis 9.000 kg
AV TRB 140	140 mm	1.100 mm bis 1.900 mm	570 mm bis 770 mm	5.000 kg bis 9.000 kg
AV TRB 160	160 mm	1.600 mm bis 2.500 mm	590 mm bis 790 mm	5.000 kg bis 9.000 kg

AV TRB 120 Schwerlastbock

Traversenbreite 120 mm, Traversenlängen von 500 mm bis 1.300 mm, Gesamthöhen von 550 mm bis 750 mm.

Technische Daten AV TRB 120
Art.-Nr.	Traversenlänge (Auflagefläche) [mm]	Tragfähigkeit (Punktlast*) [kg]	Gesamtlänge [mm]	Gesamtbreite [mm]	Gesamthöhe [mm]	Gewicht [kg]
A0125059A1 A0126059A1 A0127059A1	500	9000	670	600	550 650 750	60 68 77
A0125078A1 A0126078A1 A0127078A1	700	8000	870	600	550 650 750	66 74 82
A0125097A1 A0126097A1 A0127097A1	900	7000	1070	600	550 650 750	71 79 87
A0125116A1 A0126116A1 A0127116A1	1100	6000	1270	600	550 650 750	76 84 93
A0125135A1 A0126135A1 A0127135A1	1300	5000	1470	600	550 650 750	82 90 98
* Bei mittiger Auflage auf dem Steg des Tragbalkens.

AV TRB 120 Schwerlastböcke anfragen >>

Wir beraten Sie gerne persönlich >> +49 212 25770

AV TRB 140 Schwerlastbock

Traversenbreite 140 mm, Traversenlängen von 1.100 mm bis 1.900 mm, Gesamthöhen von 570 mm bis 770 mm.

Technische Daten AV TRB 140
Art.-Nr.	Traversenlänge (Auflagefläche) [mm]	Tragfähigkeit (Punktlast*) [kg]	Gesamtlänge [mm]	Gesamtbreite [mm]	Gesamthöhe [mm]	Gewicht [kg]
A0145119A1 A0146119A1 A0147119A1	1100	9000	1270	600	570 670 770	84 92 100
A0145138A1 A0146138A1 A0147138A1	1300	8000	1470	600	570 670 770	91 99 107
A0145157A1 A0146157A1 A0147157A1	1500	7000	1670	600	570 670 770	97 106 114
A0145176A1 A0146176A1 A0147176A1	1700	6000	1870	600	570 670 770	104 112 121
A0145195A1 A0146195A1 A0147195A1	1900	5000	2070	600	570 670 770	111 119 127
* Bei mittiger Auflage auf dem Steg des Tragbalkens.

AV TRB 140 Schwerlastböcke anfragen >>

Wir beraten Sie gerne persönlich >> +49 212 25770

AV TRB 160 Schwerlastbock

Traversenbreite 160 mm, Traversenlängen von 1.600 mm bis 2.500 mm, Gesamthöhen von 590 mm bis 790 mm.

Technische Daten AV TRB 160
Art.-Nr.	Traversenlänge (Auflagefläche) [mm]	Tragfähigkeit (Punktlast*) [kg]	Gesamtlänge [mm]	Gesamtbreite [mm]	Gesamthöhe [mm]	Gewicht [kg]
A0165169A1 A0166169A1 A0167169A1	1600	9000	1770	600	590 690 790	115 123 131
A0165198A1 A0166198A1 A0167198A1	1900	8000	2070	600	590 690 790	128 136 144
A0165217A1 A0166217A1 A0167217A1	2100	7000	2270	600	570 670 770	136 145 153
A0165236A1 A0166236A1 A0167236A1	2300	6000	2470	600	590 690 790	145 153 161
A0165255A1 A0166255A1 A0167255A1	2500	5000	2670	600	590 690 790	153 162 170
* Bei mittiger Auflage auf dem Steg des Tragbalkens.

AV TRB 160 Schwerlastböcke anfragen >>

Wir beraten Sie gerne persönlich >> +49 212 25770

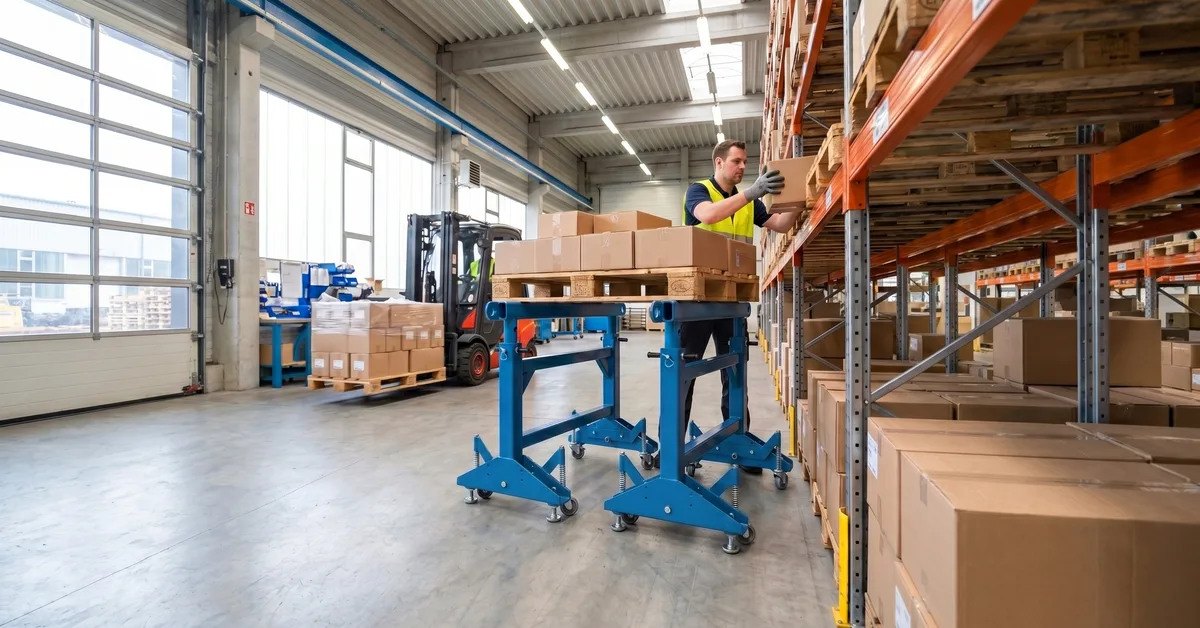

AV TRB HV höhenverstellbare Schwerlastböcke

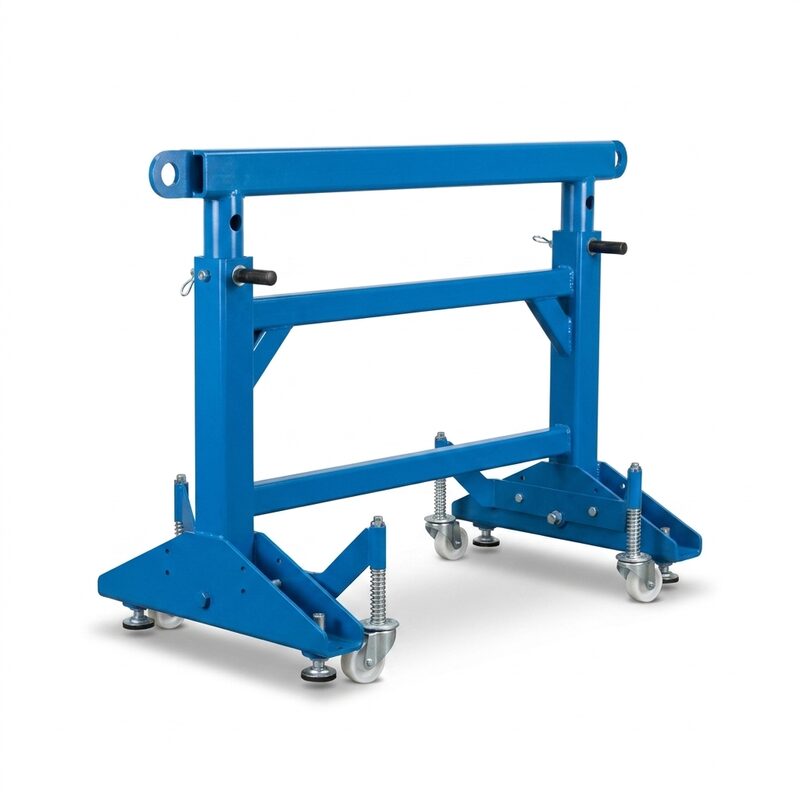

Höhenverstellbarer Schwerlastbock AV TRB HV für Industrie und Maschinenbau

Höhenverstellbare Schwerlastböcke AV TRB HV für Flächenlasten von 4.000 kg bis 10.000 kg. Höhenverstellung mittels Steckbolzen.

Kurzprofil AV TRB HV

Tragfähigkeit 4 t bis 10 t
Lastangaben als Flächenlast
höhenverstellbar mittels Steckbolzen
zwei Höhenbereiche je Tragfähigkeitsklasse
verwindungssteife Schweißkonstruktion
Polyurethan-Decklack für Werkstatt und Fertigung

Technische Daten AV TRB HV
Art.-Nr.	Tragfähigkeit (Flächenlast) [kg]	Traversenlänge (Auflagefläche) [mm]	Gesamthöhe [mm]	Rastmaß [mm]	Traversenbreite [mm]	Auflagebreite [mm]	Gesamtlänge [mm]	Gesamtbreite [mm]	Gewicht [kg]
A0167300A2	4000	1200	750–1200	90	80	50	1380	600	78
A0167305A2	4000	1200	1400–2000	100	80	50	1380	800	102
A0167307A2	7500	1200	750–1200	90	100	70	1400	600	108
A0167310A2	7500	1200	1400–2000	100	100	70	1400	800	150
A0167315A2	10000	1200	750–1200	90	100	70	1400	600	120
A0167320A2	10000	1200	1400–2000	100	100	70	1400	800	162

AV TRB HV Schwerlastböcke anfragen >>

Wir beraten Sie gerne persönlich >> +49 212 25770

AV TRB HV F fahrbare & höhenverstellbarer Schwerlastbock

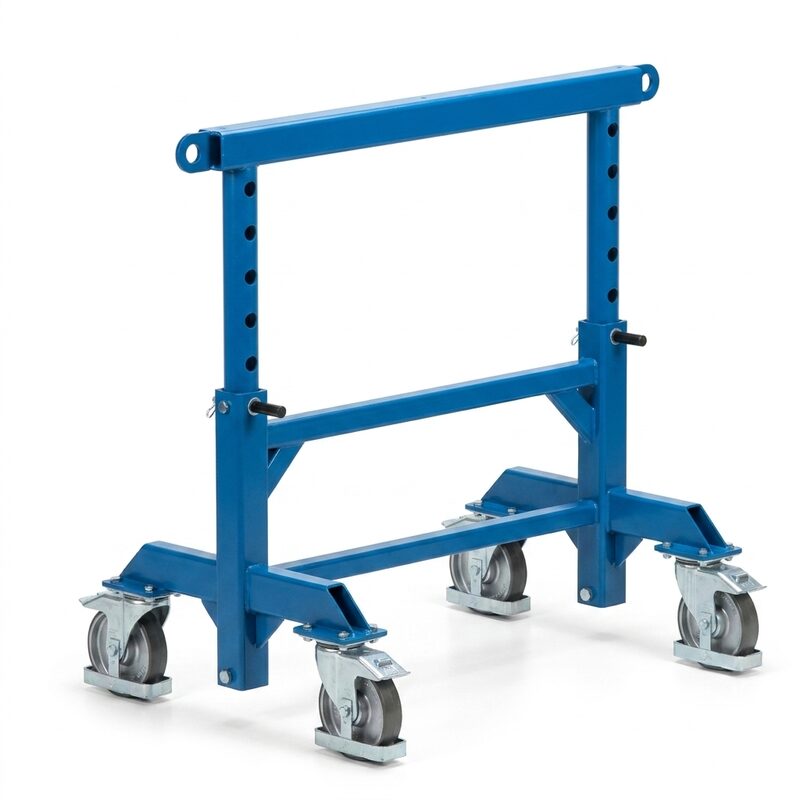

Unter Last fahrbarer, höhenverstellbarer Schwerlastbock AV TRB HV F für Industrie und Maschinenbau

Unter Last fahrbarer und höhenverstellbare Schwerlastböcke AV TRB HV F für Flächenlasten bis 1.500 kg. Höhenverstellung mittels Steckbolzen.

Kurzprofil AV TRB HV F

Tragfähigkeit 1,5 t
Lastangaben als Flächenlast
unter Last fahrbar
höhenverstellbar mittels Steckbolzen
verwindungssteife Schweißkonstruktion
Polyurethan-Decklack für Werkstatt und Fertigung

Technische Daten AV TRB HV F
Art.-Nr.	Tragfähigkeit (Flächenlast) [kg]	Traversenlänge (Auflagefläche) [mm]	Gesamthöhe [mm]	Rastmaß [mm]	Traversenbreite [mm]	Auflagebreite [mm]	Gesamtlänge [mm]	Gesamtbreite [mm]	Gewicht [kg]
A0167290A2	1500	1200	800–1250	90	80	50	1380	950	95

AV TRB HV F Schwerlastbock anfragen >>

Wir beraten Sie gerne persönlich >> +49 212 25770

AV PD Schwerlastpodeste bis 8 t

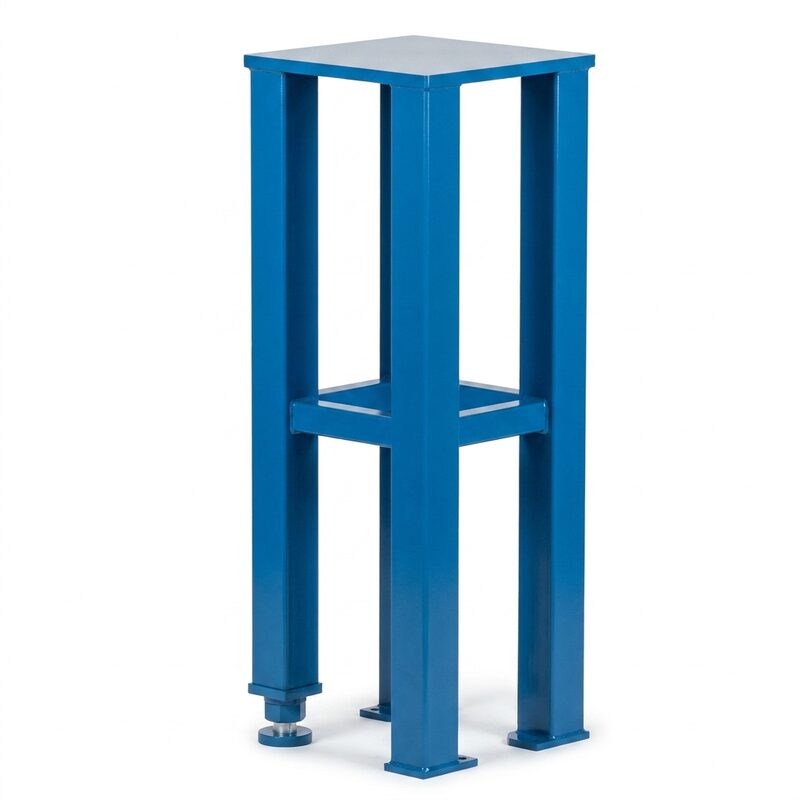

Schwerlastpodest AV PD für industrielle Flächenlasten bis 8 t

AV PD Schwerlastpodeste für industrielle Flächenlasten bis 8.000 kg, stabile Aufstellung und Niveauausgleich über höhenverstellbaren Stützfuß.

Kurzprofil AV PD

Tragfähigkeit 8.000 kg
Lastangaben als Flächenlast
Bauhöhen 700 mm oder 1.450 mm
500 × 500 mm Grundfläche
höhenverstellbarer Stützfuß zum Niveauausgleich
robuste Schweißkonstruktion für Industrie und Maschinenbau

Technische Daten AV PD
Art.-Nr.	Tragfähigkeit [kg]	Bauhöhe [mm]	Gesamtlänge [mm]	Gesamtbreite [mm]	Gewicht [kg]
A009530A0	8000	700	500	500	135
A009535A0	8000	1450	500	500	185

AV PD Schwerlastpodeste anfragen >>

Wir beraten Sie gerne persönlich >> +49 212 25770

Optionen, Traversenauflagen und Zubehör

Schwerlastböcke der Industrie-Baureihen können je nach Anwendung mit Fahrwerken, Stellfüßen, Traversenauflagen, Rollen, Lastaufnahmen und Adaptern ausgestattet werden.

Fahrwerke & Füße für AV TRB und AV TRB HV

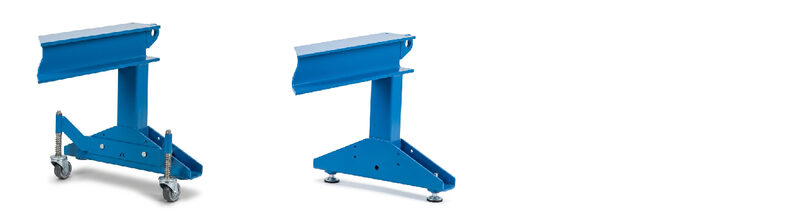

Federfahrwerk und Stellfüße für Schwerlastböcke AV TRB

Federfahrwerk
Stellfüße zum Niveauausgleich

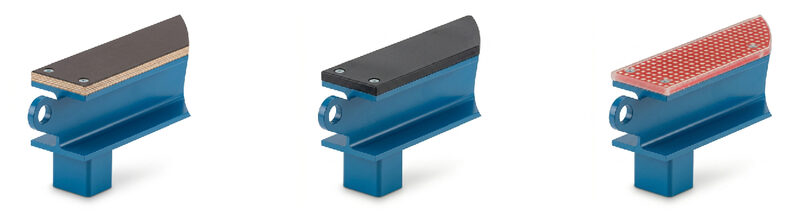

Traversenauflagen für Schwerlastböcke AV TRB

Traversenauflage aus Holz / Siebdruckplatte
Traversenauflage aus Kunststoff
Traversenauflage aus Secutex

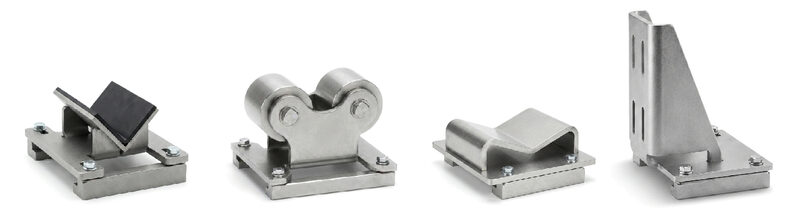

Lastaufnahmen für Schwerlastböcke AV TRB

Standard- oder Sonder-Lastaufnahmen passend zum Einsatzbereich.

Standard-Lastaufnahmen für unterschiedliche Aufnahmepunkte
Sonder-Lastaufnahmen nach Anforderung
Auslegung passend zum Einsatzbereich
robuste Ausführung für professionelle Anwendungen
technische Abstimmung vor Fertigung möglich

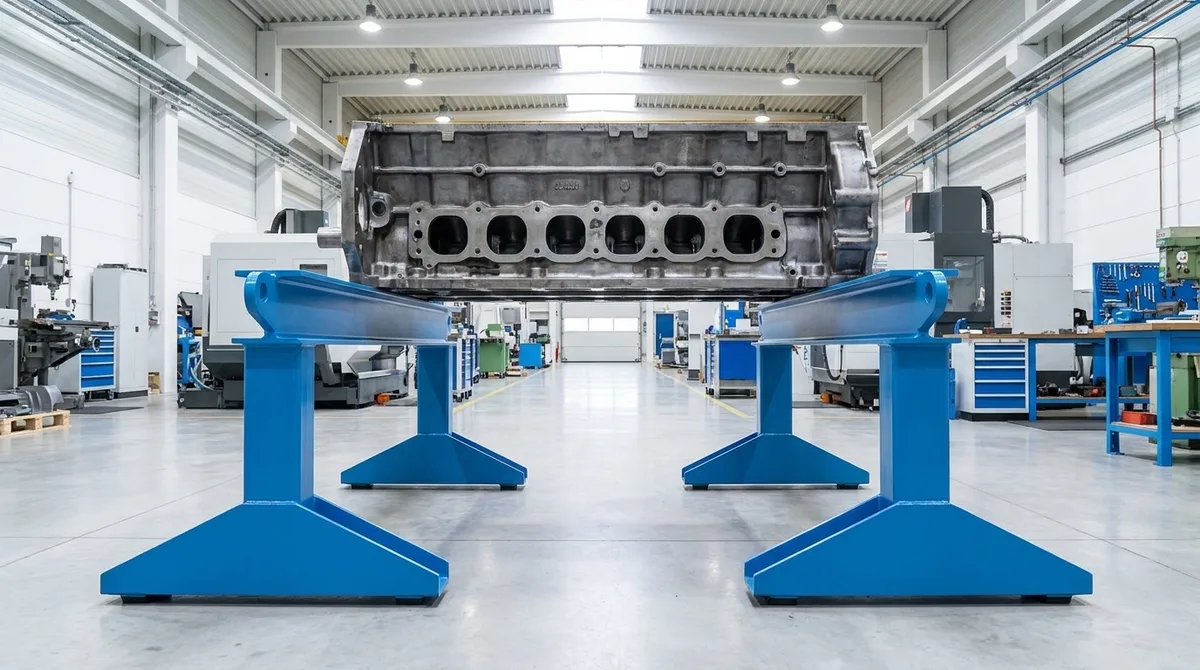

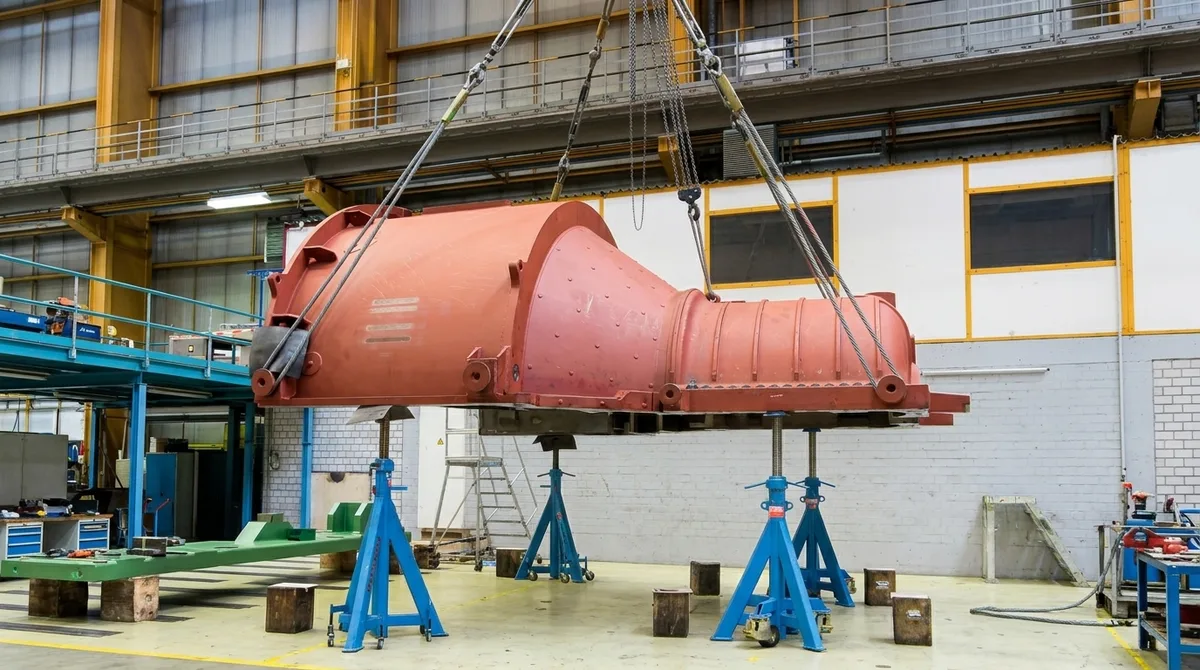

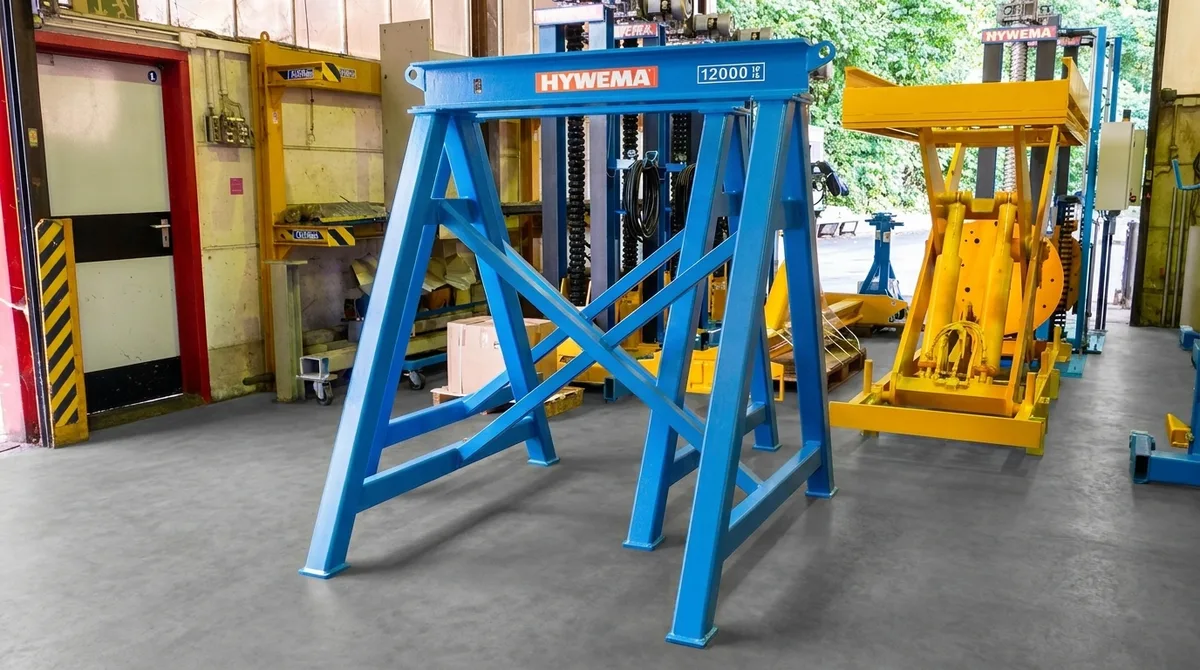

Schwerlastböcke im Einsatz

Anwendungen in Industrie, Maschinenbau, Stahlbau und Montage schwerer Bauteile.

Sonderlösungen für industrielle Schwerlastanwendungen

Neben den gezeigten Standardprodukten fertigt HYWEMA® Schwerlastböcke, Traversenböcke und Schwerlastpodeste nach individuellen Anforderungen. Anpassbar sind unter anderem Tragfähigkeit, Bauhöhe, Traversenlänge, Auflagefläche, Lastaufnahme, Fahrwerk und konstruktive Details.

Industrie und Maschinenbau
Stahlbau und Schweißtechnik
Fertigung und Montage
schwere Bauteile und Maschinenkomponenten
individuelle Traversenauflagen
Sonderausführungen nach technischer Klärung

Schwerlastbock für Industrie oder Maschinenbau anfragen

Für die Auslegung sind Lastart, Tragfähigkeit, Auflagefläche, Bauhöhe, Traversenbreite, Traversenlänge, Einsatzbereich und gewünschtes Zubehör entscheidend.

Bauteil, Maschine oder Anwendung
Punktlast oder Flächenlast
erforderliche Tragfähigkeit
gewünschte Bauhöhe
Traversenbreite und Traversenlänge
Auflagefläche / Lastaufnahme
stationärer oder fahrbarer Einsatz
Standardausführung oder Sonderlösung
